內窺鏡監視器有哪些實用特性？

/1 評論/在： /通過：

相對于普通顯示器，內窺鏡監視器的價格較為昂貴。我們希望使用壽命能在5年以上。不論是CRT顯示器或LCD顯示器，亮度都會隨著時間而衰減。一般顯示器壽命的定義是當亮度衰減到至大亮度的50%的時間。以液晶顯示器而言， 此時間大約是30，000小時到50，000小時即使在使用壽命時間內， 亮度并不是每天都相同的。所以隔一段時間 (大約三個月到六個月)， 顯示器要做亮度及灰階的校正， 以保證顯示器的一致性。

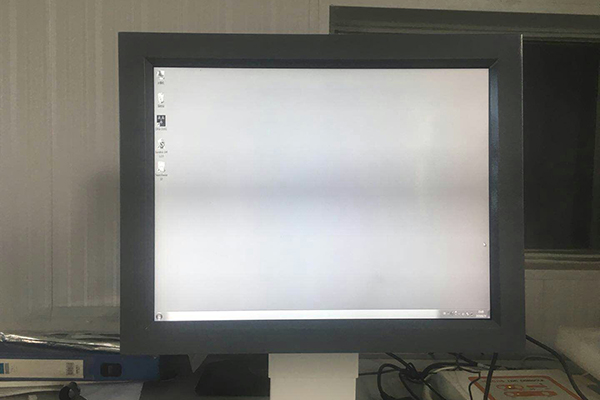

內窺鏡監視器

如果隔了一段時間，同一圖像其顯示質量還是一樣，猶如看同一張膠片一樣。整體性是指在醫院內不同地點的工作站上顯示的同一圖像其亮度、灰度、對比度等是一樣的，這樣不同地點醫生看到的是同樣的圖像；當打印出來的圖像與顯示在內窺鏡監視器上的圖像也是一樣的。

這樣不管何種媒質上的圖像也均是一樣的。原來醫院在使用膠片診斷時，QA(Quality Assurance 質量保證) 是放在洗片機上。放射科每天都要檢查洗片機的洗片速度，藥水濃度及溫度。確保每張膠片洗出來的質量是一樣的。
所以在選擇顯示器時, 除了以上所述的幾點外, 內窺鏡監視器廠家能否提供顯示器QA(Quality Assurance 質量保證)和PM（preventive maintenance & planned maintenance預防性的維護）的工具及顯示器是否有QA的功能, 也是需要考慮的重要因素。

如何對內窺鏡監視器進行校準？

/在： /通過：

醫療內窺鏡監視器是非常精細的，定期的性能檢驗是非常必要的，這個性能檢驗稱之為校準。醫療顯示器相對于普通顯示器昂貴的價格，也因為其校準上的高要求。醫療顯示器的校準方式主要有兩種：外置式和內置式，內置式又分前置式和后置式。

內窺鏡監視器

內窺鏡監視器校準，嚴格講應該是通過“顯示鏈路”對顯示器的“顯示效果”進行校準。其目的，是保持數字影像顯示的標準性和一致性。校準的對象，主要是顯示器上各個像素的亮度值(一般用ftL即英尺流明數)，其次是空間畸變(如畫一直線結果顯示成一曲線、畫一正方形結果顯示一長方形或梯形)。醫療顯示器區別于普通顯示器是亮度值的校準。

內窺鏡監視器亮度值主要校準三個值：至大亮度值、至小亮度值、線性度。參數性能上要滿足上面這些要求，生產量大概不到普通顯示器的百萬分之一，醫療顯示器的價格能不昂貴嗎？醫療顯示器還有一些不同與普通顯示器的參數。

內窺鏡監視器的工作原理是什么？

/在： /通過：

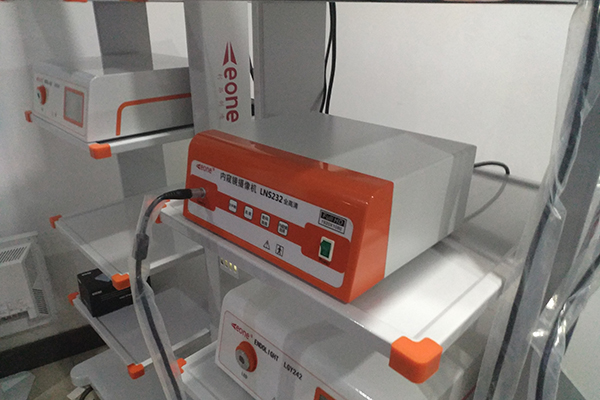

電子內窺鏡監視器的成像原理是利用電視信息中心裝備的光源所發出的光，經內鏡內的導光纖維將光導入受檢體腔內，CCD圖像傳感器接受到體腔內粘膜面反射來的光，將此光轉換成電信號，再通過導線將信號輸送到電視信息中心，再經過電視信息中心將這些電信號經過貯存和處理，然后傳輸?shù)诫娨暠O(jiān)視器中在屏幕上顯示出受檢腔器的彩色粘膜圖像。目前世界上使用的CCD圖像傳感器有兩種，其具體的形成彩色圖像的方式略有不同。

內窺鏡監視器

電子內窺鏡監視器在成像上受哪些影響？電子內窺鏡孔探圖像往往受噪聲的影響顯得不夠清晰．引起噪聲的原因很多，如敏感元器件的內部噪聲、感光材料的顆粒噪聲、熱噪聲、相對運動產生的抖動噪聲、傳輸信道的干擾噪聲、量化噪聲等。反映在圖像上，噪聲使原本均勻和連續變化的灰度突然變大或減小，形成一些孤立點和虛假的邊緣，有時甚至淹沒特征，給分析帶來很多困難。噪聲產生的原因決定了噪聲的分布特性以及它與圖像信號的關系。

DSP數字處理電路減少了信號失真，確保電子內窺鏡監視器得到高質量的圖像。自動白平衡，優良的色彩調節功能，確保了電子內窺鏡圖像的真實還原性。輪廓增強，測光范圍可以隨著需要可進行調節。自動電子快門確保任何情況下都能都到曝光適度，輪廓分明的圖像。

內窺鏡監視器的組成部分有哪些？

/在： /通過：

內窺鏡監視器的組成部分有哪些？內窺鏡可分為硬管式和軟管式兩種，又稱硬性內窺鏡和軟性內窺鏡。硬性內窺鏡包括傳像、照明、氣孔三大部分。傳像部分分為物鏡、中繼系統、目鏡組成傳導圖像。照明部分采用冷光源用光導纖維穿入境內的方法。氣孔部分作用為送氣、送水、通活檢鉗。硬性內窺鏡產品有宮腔鏡、直腸鏡、子宮鏡、胸腔鏡等。

內窺鏡監視器

用纖維光束傳像和導光或用 CCD 傳導圖像的內窺鏡監視器成為軟性內窺鏡。由于它具有良好的柔軟性和方便的操作性能，在醫學上得到了廣泛的應用。目前產品有胃鏡、十二指腸鏡、結腸鏡、膽道鏡、小腸鏡、支氣管鏡、鼻咽喉鏡、輸尿管鏡等。

軟性內窺鏡的特點為：較軟，可方便的進入人體復雜的內腔器官，既減少了病人的痛苦，又可到達硬性鏡無法到達的地方。加上頭部彎曲機構，可消除盲區。通過活檢孔可采樣和治療。

軟性內窺鏡監視器又可分為纖維內鏡和電子內鏡。拿軟性內鏡方法：帶好手套，雙手拿，一手握把持部一手拿鏡身，不要使先端部下垂，拿得要穩。纖維內鏡構造：先端部、彎曲部、插入部、操作部、導光軟管、導光連接部、目鏡。先端部成硬性的一小段，有直視式（前視式）、側視式、斜視式。胃鏡結腸鏡等采用直視方式，十二指腸食道鏡采用側視方式。先端部上面有：物鏡孔（導像束）、光孔（導光束）、氣水孔（噴嘴）、活檢孔。


如何合理選擇內窺鏡監視器？

/在： /通過：

首先，配置一套影像診斷工作站（CR、DR、CT、MRI）或配置PACS、RIS系統醫用顯示器的選配應該從哪幾個方面入手呢？如何合理選擇內窺鏡監視器？一起來了解吧！

內窺鏡監視器

1、從功能上選
選配能進行DICOM校正的內窺鏡監視器，有專用校正軟件；顯示器背面有光學傳感器接口，可以接入光學傳感器進行校正，否則無法進行校正。選配有亮度恒定裝置的醫用顯示器，以保證顯示器的亮度不隨時間變化，它可以保證系統顯示器的一致性和整體性。由于教學的要求和醫生的習慣，國內外醫生都習慣用筆在膠片或顯示屏上指點示意，來表達對影像具體細節的觀點，液晶屏材料是易破損材料，為了適應醫用環境，顯示器廠家會負責任的在生產時安裝上液晶屏的保護板。 所以，選配醫用顯示器要有液晶屏的保護板。

2、 從參數上選
診斷工作站建議配置3MP、5MP顯示器，無乳腺機和平板DR的以選3MP為主。觀察、教學工作站建議配置2MP、1MP顯示器。選配醫用顯示器有配套的專用顯卡，有10bit輸出灰階的。

3、從認證方面選
選配有醫療認證: FDA510(k)、ISO13485認證的，安全認證: CE、UL、CCC認證的才算的上內窺鏡監視器。CCC認證是中國強制安全認證, 如果只有CCC認證是不應當用于醫療領域的。


平時如何維護內窺鏡監視器？

/在： /通過：

當我們使用內窺鏡監視器的時候，不正確的使用和保養會縮短監視器的使用壽命，降低使用功效。在監視器還沒有出現問題之前，我們應該怎樣保養，以延長監視器的壽命呢？

內窺鏡監視器

在使用內窺鏡監視器時，要注意遠離堅硬的物品，避免碰撞，而且在清理屏幕時要用軟布輕輕擦拭，這是因為液晶監視器的抗擊能力很小，許多晶體和靈敏的電器元件在遭受撞擊時會被損壞。

在使用監視器時，避免長時間運轉，忌頻繁地開機與關機。因為這樣會使液晶燈管受損，縮短監視器使用壽命。要注意經常除塵，掃凈顯示設備表面的灰塵。定期清掃灰塵，校對監視器的顏色和亮度。要注意不要將監視器放置在靠近熱源或陽光直射的地方，以免加速監視器和內部元件的老化。監視器特別容易吸附灰塵，因此，應放置在干凈和通風良好的環境中。不要把監視器放置在密封的柜子里，監視時要注意散熱。使用時應將防尖罩或遮擋布全部打開，以利散熱。

每月定期維護能夠確保內窺鏡監視器的正常運行，根據監控系統各部分設備的使用說明，檢測各項技術參數，排除故障隱患。特別是在春、夏季，每周開幾次，以避免因受潮而降低電子元件的絕緣性能。監視器忌帶病工作。如果發現監視器圖像閃爍，亮度變亮并出現白色回掃橫線，機內產生臭氧味或內部打火、有異常聲音等，應立即停止使用，并及時檢修。


內窺鏡監視器該怎么選擇？

/在： /通過：

面對市場上紛繁復雜的監視器，我們在購買醫用監視器時，需要考慮的因素主要有哪些呢？內窺鏡監視器該怎么選擇？在我看來，主要有以下的因素可考慮。一起來看看吧。

內窺鏡監視器


1.亮度
內窺鏡監視器亮度愈高，人眼能分辨的灰階就愈多。為了提高灰階的分辨力，顯示器的亮度必需要高。亮度越高，人眼能分辯的灰階也越多。

2.灰階
人眼對灰階的反應并不是線性的關系。我們眼睛對黑暗部分的反應不如明亮部分靈敏。要達到再現灰階連續的黑白影像,就應選配輸出灰階在10bit以上顯卡。

3.分辨率
分辨率是指單位面積顯示像素的數量，同時顯示器的成本與分辨率也成成正比。選擇普通顯示器分辨率為1024×768。監視器的分辨率與圖像本身的分辨率有很密切的關系。適當?shù)倪x擇監視器的分辨率能有效的減低顯示器的購置成本。

4.響應時間
響應時間指的是液晶顯示器對輸入信號的反應速度，也就是液晶由轉亮或由亮轉暗的反應時間。

5.監視器的尺寸
醫用監視器的尺寸與分辨率有連帶關系。分辨率愈高, 尺寸愈大, 但并不成正比關系。CRT顯示器尺寸分布在17英寸到21英寸。液晶(LCD)顯示器尺寸在18英寸到32英寸之間?！?/p>

6.橫屏及豎屏
關于內窺鏡監視器是選擇橫屏或豎屏的問題, 可以根據自己的習慣選擇。現在的醫用液晶顯示器廠家已考慮到醫生閱片的習慣和要求，設計了橫豎可以轉換的功能，大大方便了臨床的使用。


醫用顯示器的行業市場怎么樣？

/在： /通過：

醫用顯示器行業是技術高度密集的行業，技術門檻很高。醫療顯示器與大屏顯示器產品不同，對產品分辨率、對比度等性能要求更高。醫療顯示器能夠通過專用的校正儀和校正軟件對顯示器的輸入和輸出進行曲線校正，使之符合dicom曲線。

醫用顯示器

由于醫用顯示器直接關系到病人生命安全，所以定期的性能檢驗很有必要。為了呈現細致的影象，醫用灰階顯示器的分辨率都很高，目前市場已出現10百萬像素醫療顯示器，遠高于普通大屏顯示器產品。同時為方便醫生診斷，醫療顯示器支持橫豎屏轉換，而普通大屏沒有此功能。除此之外，醫療顯示器對亮度、對比度、穩定性和顯卡也有較高要求。

國內外知名企業的在醫用顯示器行業不斷競爭，推動著醫療影像領域的技術革新。未來市場中，醫療顯示器將朝著高清、大尺寸方向發展。隨著科技的不斷發展，醫療領域?qū)Ψ直媛室髮⒃絹碓礁?，高分辨率的醫療影像顯示器的需求會更多。

醫用顯示器需要滿足什么標準？

/在： /通過：

灰階醫用顯示器，全系列具備高性價比的臨床復查顯示器能為用戶提供具 DICOM Part14 校準能力顯示。適用于 MRI、CT、DSA、CR/DR、PACS醫生工作站、三維影像醫療等圖像顯示。

醫用顯示器

醫用顯示器符合DICOM標準的顯示性能，具經濟有效的臨床復查應用價值，在整個醫院內安裝高性能、多用途的臨床復查顯示器，是解決醫院避免采購高昂器材費用的解決方案。

彩色醫用顯示器，滿足DICOM Part14校準標準，以高分辨率和高清晰度為特點，專門用于數字乳房X射線、DR/CR、PET、MRI、三維造影等高要求診斷顯示。折用數字化乳房X射線、DR/CR影像、MRI、PET、CT、DSA等醫療影像設備，以及PACS環境下醫療圖像和三維造影。

醫用顯示器的使用特點是什么？

/在： /通過：

醫用顯示器的使用特點是什么？在醫學成像中，隨著時間的推移，同一臺顯示器需要顯示一致的醫學影像；隨著地點的改變，不同的顯示器也需要呈現一致的圖像質量。

醫用顯示器

好的醫用顯示器配有內置穩定系統，有些還有專利前置傳感器。通過這種方式，不僅在單臺顯示器的整個生命周期內，而且在連接到企業網絡的每一個顯示器上，都可以保證一致的圖像亮度和清晰度。這樣一來，不同位置的同事也能看到同樣的圖像，促進了準確遠程協作。

放射科的每個閱片工位通常包括多臺顯示器，所以閱片時不可避免的需要從多個角度查閱影像。北美放射學（ACR）要求醫學影像閱片的顯示亮度須不低于350cd/m2。但是在偏離中心觀看圖像時，并不是所有顯示器都能保證仍然滿足這個標準，這會直接影響到對影像的解讀和診斷。醫用顯示器在全屏幕上都應符合ACR標準，在不同視角提供不低于350cd/m2的亮度、高對比度和色彩值。
